SC拉桿式標準氣缸的特點：
1活塞密封采用異性變向密封結構，尺寸緊湊，有儲油功能；
2為拉桿式氣缸，前后蓋與鋁管缸體用支柱連接，可靠性好；
3與ISO15552標準氣缸相比，同缸徑SC系列氣缸長度??；
4氣缸緩沖調節平穩；
5多種規格的氣缸及氣缸安裝附近可供客戶選擇使用；
6.選擇耐高溫密封材料，可保證氣缸在150℃條件下正常工作。
SC拉桿式標準氣缸參數概述：
|
產品見圖一
|
內徑mm |
32 |
40 |
50 |
63 |
80 |
100 |
|
|
作動方式 |
復動型 |
|||||||
|
工作簡介 |
空氣（經4um濾網過濾） |
|||||||
|
固定型式 |
SC系列 |
基本型 FA型 FB型 CA型 CB型 LB型 TC型 TF型 |
||||||
|
SCD、SCJ系列 |
基本型 FA型 LB型 TC型 TF型 |
|||||||
|
使用壓力范圍 |
0.1~1.0MPa（14~145Psi） |
|||||||
|
保證耐壓力 |
1.5MPa（215Psi） |
|||||||
|
工作溫度℃ |
-20~80 |
|||||||
|
使用速度范圍 mm/s |
30~800 |
|||||||
|
行程公差范圍 |
0~250（﹢1.0/0） 251~1000（﹢1.4/0） 1001~1500（﹢1.8/0） |
|||||||
|
緩沖型式 |
可調緩沖 |
|||||||
|
緩沖行程 mm |
21 |
28 |
29 |
|||||
|
接管口徑 |
PT1/8 |
PT1/4 |
PT3/8 |
PT1/2 |
||||
| 型號 |
|
|||||||

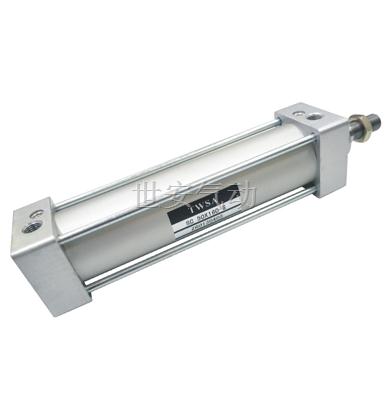

SC拉桿式標準氣缸高清圖（圖一）：
SC拉桿式標準氣缸的的訂購代碼圖：
SC拉桿式標準氣缸的的行程表：
|
系列名稱 |
內徑 |
標準行程 |
最大行程 |
容許行程 |
|
SC |
32 |
25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 |
1000 |
2000 |
|
40 |
25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 800 900 1000 |
1200 |
2000 |
|
|
50 |
1200 |
2000 |
||
|
63 |
1500 |
2000 |
||
|
80 |
1500 |
2000 |
||
|
100 |
1500 |
2000 |
SC拉桿式標準氣缸的外部規格圖：
|
內徑 |
符號 |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
L |
M |
N |
O |
P |
Q |
R |
S |
T |
V |
W |
|
32 |
140 |
47 |
93 |
28 |
32 |
15 |
27.5 |
22 |
17 |
6 |
M10×1.25 |
M6×1 |
9.5 |
14 |
PT1/8 |
5.5 |
6 |
6.5 |
45 |
33 |
12 |
10 |
|
|
40 |
142 |
49 |
93 |
32 |
34 |
15 |
27.5 |
24 |
17 |
7 |
M12×1.25 |
M6×1 |
9.5 |
15 |
PT1/4 |
6 |
5 |
8.5 |
50 |
37 |
16 |
14 |
|
|
50 |
150 |
57 |
93 |
38 |
42 |
15 |
27.5 |
32 |
23 |
8 |
M16×1.25 |
M6×1 |
9.5 |
17 |
PT1/4 |
8.5 |
2.5 |
10 |
62 |
47 |
20 |
17 |
|
|
63 |
153 |
57 |
96 |
38 |
42 |
15 |
27.5 |
32 |
23 |
8 |
M16×1. 5 |
M8×1.25 |
9.5 |
15 |
PT3/8 |
9.5 |
4 |
8.5 |
75 |
56 |
20 |
17 |
|
|
80 |
182 |
75 |
107 |
47 |
54 |
21 |
33 |
40 |
26 |
10 |
M20×1.5 |
M10×1.5 |
11.5 |
19.5 |
PT3/8 |
10 |
4.5 |
14 |
94 |
70 |
25 |
22 |
|
|
100 |
188 |
75 |
113 |
47 |
54 |
21 |
33 |
40 |
26 |
10 |
M20×1.5 |
M10×1.5 |
11.5 |
16.5 |
PT1/2 |
11 |
6.5 |
14 |
112 |
84 |
25 |
22 |
|
