標準氣缸產品相關參數

SI系列標準型氣缸特性：1、ISO15552（原ISO6431）標準氣缸。2、活塞密封采用兩個Y型單項結構，有補償功能，壽命長，啟動壓力低。3、鋁管米字型，無拉桿，防腐性能好。4、氣缸緩沖調節平穩。5、多種規格的氣缸及氣缸安裝附件可供客戶選擇使用。

SI系列標準型氣缸詳細參數：

內徑

100

125

160

200

作動方式

復動型

工作介質

空氣（經40um濾網過濾）

固定形式

基本型 FA FB CA CB CR LB TC FTC TF TM

SID

基本型 FA LB TC FTC TF TM

SIJ

使用壓力范圍

0.1～1.0MPa（14～145Psi）

保證耐壓力

1.5MPa(215Psi)

工作溫度(℃)

-20～80

使用速度范圍 (mm/s)

30～80

30～50

行程公差范圍

251～1000₀^+1.4 1001～1500₀^+1.8 0～250₀^+1.0

緩沖型式

可調緩沖

緩沖行程

接管口徑

PT1/8

PT1/4

PT3/8

PT1/2

PT3/4

符號

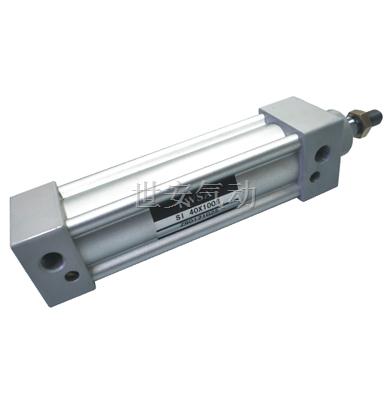

SI系列標準型氣缸高清圖：

SI系列標準型氣缸行程參數表：

內徑	標準行程	最大行程	容許行程
32	25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500	1000	1800
40	25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 800	1200	1800
50	25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 800 900 1000	1200	1800
63	25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 800 900 1000	1500	1800
80	25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 800 900 1000	1500	1800
100	25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 800 900 1000	1500	1800
125	25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 800 900 1000	1500	1800
160	25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 800 900 1000	1500	2000
200	25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 800 900 1000	1500	2000
注：其它特殊行程可與本公司聯系。

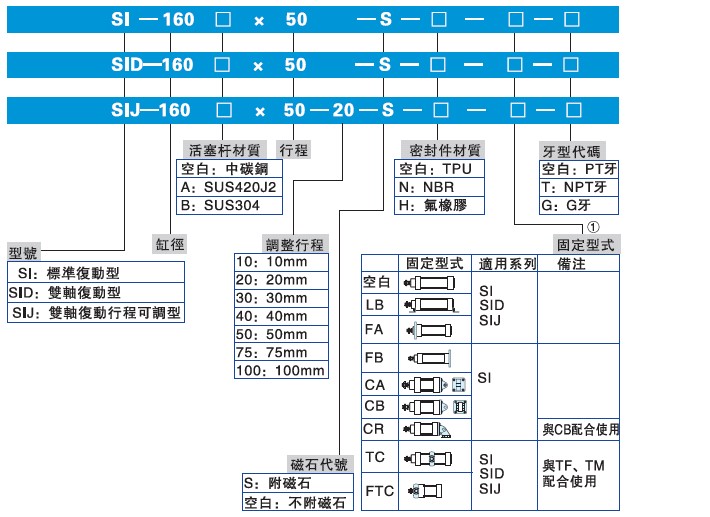

SI系列標準型氣缸訂購碼：

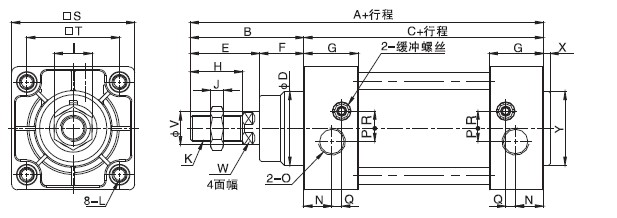

SI系列標準型氣缸外部結構尺寸圖：

注：附磁型與不附磁型之尺寸相同

SI系列標準型氣缸詳細參數：

缸徑	A	B	C	D	E	F	G	H	I	J	K	L	N	O	P	Q	R	S	T	V	W	X	Y
32	142	48	94	30	29	19	27.5	22	17	6	M10×1.25	M6	13	PT1/8	5.5	6	6	47	32.5	12	10	3	30
40	159	54	105	35	33	21	32	24	17	7	M12×1.25	M6	17	PT1/4	6	7.5	8.5	53	38	16	13	3.5	35
50	175	69	106	40	42	27	31	32	23	8	M16×1.5	M8	15.5	PT1/4	7.5	6.5	9.5	65	46.5	20	17	3.5	40
63	190	69	121	45	42	27	33	32	23	8	M16×1.5	M8	16.5	PT3/8	7.5	7.5	11.5	75	56.5	20	17	4	15
80	214	86	128	45	53	33	33	40	26	10	M20×1.5	M10	16.5	PT3/8	9	7.5	13.5	95	72	25	22	4	45
100	229	91	138	55	55	36	37	40	26	10	M20×1.5	M10	18.5	PT1/2	9.5	8.5	13.5	115	89	22	25	4	55
125	279	119	160	60	74	45	46	54	41	13.5	M27×2	M12	23	PT1/2	14	12	14	140	110	32	27	4	60
160	332	152	182	65	94	58	50	72	55	18	M36×2	M16	25	PT3/4	15	12	20	180	140	40	36	4	65
200	347	167	180	75	100	67	50	72	55	18	M36×2	M16	25	PT3/4	15	12	20	220	175	40	36	5	75
